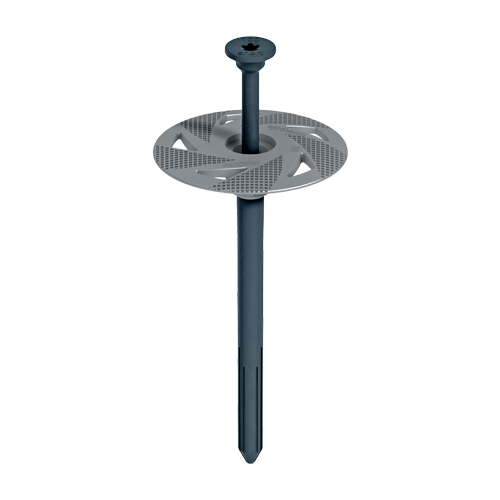

ejotherm® Schraubdübel S1 short

Produktdetails

Anwendungen
- Zur Befestigung von außenseitigen Wärmedämm-Verbundsystemen mit Putzschicht
- Speziell für dünne Dämmstoffdicken (20 - 60 mm) z. B. bei Hochleistungsdämmstoffen > 20 mm sowie Laibungs- oder Deckendämmplatten > 20 mm
- Verankerung in allen Untergründen
- Oberflächenbündige Montage
Vorteile
- Zugelassen für alle Baustoffklassen (A, B, C, D, E)
- Hoher Setz- und Montagekomfort
- Optimierte Wärmebrücke
- Mit Zusatzteller VT 90 und SBL 140 plus montierbar
Technische Daten
- Dübeldurchmesser: 8 mm
- Tellerdurchmesser: 60 mm
- Bohrlochtiefe h₁≥ Nutzungskategorie A - D: 40 mm
  Bohrlochtiefe h₁≥ Nutzungskategorie E: 60 mm
- Verankerungstiefe h_ef ≥ Nutzungskategorie A - D: 30 mm
  Verankerungstiefe h_ef ≥ Nutzungskategorie E: 50 mm
- Dämmstoffdicken von: 20 - 60 mm
- Nutzungskategorien ETA: A, B, C, D, E
Charakteristische Lasten entnehmen Sie bitte der Broschüre.

Deutsch

Englisch

Die Verarbeitung des ejotherm® S1 short ist nur mit dem S1 tool, dem S1 tool-pro und dem S1-Bit 30 IPR x 89 möglich

Bestellbezeichnung	Artikelnummer	Länge mm	Nutzungskategorie A-D, Dämmung [mm] Neubau / Altbau	Nutzungskategorie E, Dämmung [mm] Neubau / Altbau	VPE
ejotherm S1 short 60	8715060570	60.0	20 / --	-- / --	100
Technische Details Länge 60.0 Nutzungskategorie A-D, Dämmung [mm] Neubau / Altbau 20 / -- Nutzungskategorie E, Dämmung [mm] Neubau / Altbau -- / -- Bestellbezeichnung ejotherm S1 short 60 VPE 100
ejotherm S1 short 80	8715080570	80.0	40 / 20	20 / --	100
Technische Details Länge 80.0 Nutzungskategorie A-D, Dämmung [mm] Neubau / Altbau 40 / 20 Nutzungskategorie E, Dämmung [mm] Neubau / Altbau 20 / -- Bestellbezeichnung ejotherm S1 short 80 VPE 100
ejotherm S1 short 100	8715100570	100.0	60 / 40	40 / 20	100
Technische Details Länge 100.0 Nutzungskategorie A-D, Dämmung [mm] Neubau / Altbau 60 / 40 Nutzungskategorie E, Dämmung [mm] Neubau / Altbau 40 / 20 Bestellbezeichnung ejotherm S1 short 100 VPE 100
