EJOT® Iso-Bar

Anwendungen

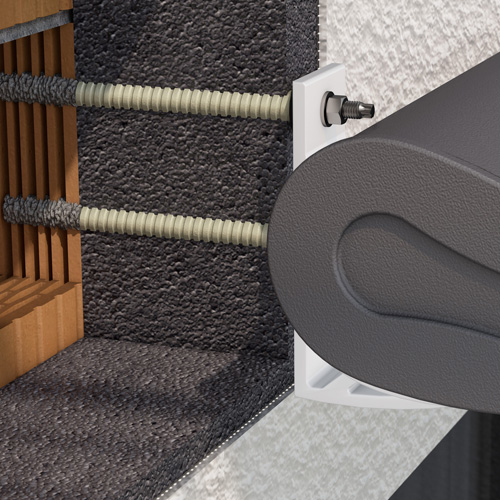

Für die nachträgliche Befestigung von mittelschweren bis schweren Anbauteilen an WDVS-Fassaden z.B.

• Markisen
• Vordächer
• Konsolen
  z.B. für Klimageräte, Rankgitter

Der EJOT Iso-Bar ist ein thermisch getrenntes Befestigungselement mit metrischem Absatzgewinde M12 aus rostfreiem Edelstahl und zusätzlichem Dichtelement. Die Verankerung erfolgt durch Injektionsmörtel und kann sowohl in Beton als auch in Voll- und Lochsteinen erfolgen.

Eigenschaften

• Geringe klassifizierte Wärmebrückenwirkung
• Nachträgliche, flexible Montage
• Ablängen auf der Baustelle - für die perfekte Anpassung an die örtlichen Gegebenheiten
• Geringe Variantenvielfalt für Dämmstoffdicken bis zu 300mm
• Dauerhafte Abdichtung gegen Feuchtigkeit - Schlagregenprüfung in Anlehnung an DIN EN 12155
• Einfache und sichere Montage dank innovativem Montagewerkzeug
• Spreizdruckfreie Montage
• In Kombination mit Mörtel Multifix USF Winter auch bei Temperaturen von bis zu -20°C zu verarbeiten

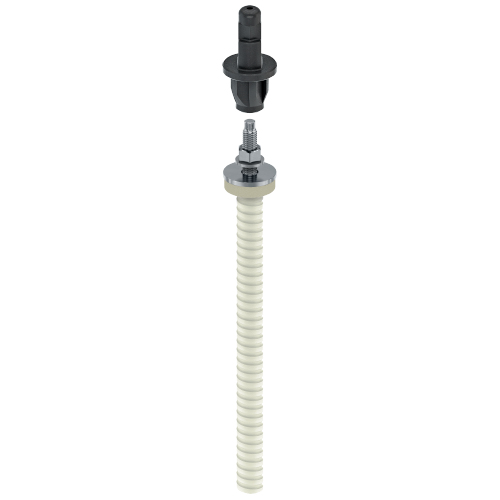

Lieferumfang

 Um das Handling zu vereinfachen wird der EJOT^® Iso-Bar als Set ausgeliefert.

• Stab aus glasfaserverstärktem Kunsstoff mit Anschlussgewinde M12
• Iso-Bar Montagewerkzeug (schwarz)
• U-Scheibe Ø 44 mm mit Dichtung, A4
• U-Scheibe für M12 DIN 125, A4
• Mutter Sechskant M12 DIN 934, A4
• Mischdüsenverlängerung 200mm
• Iso-Bar-Siebhülse 25 x 100 Stahl (zur Anwendung im Lochstein-Mauerwerk)

Technische Daten

EJOT Iso-Bar 320

• Nenndurchmesser: 22 mm
• max. Nutzlänge* Beton/Mauerwerk: 280/240 mm

EJOT Iso-Bar 380

• Nenndurchmesser: 22 mm
• max. Nutzlänge* Beton/Mauerwerk: 340/300 mm

 *max. Nutzlänge = Dicke der nichttragende Schichten, z.B. Kleber, Putz, Armierung, Dämmstoff, etc.

Montagewerte Befestigung Anbauteil

• Nenndurchmesser: 22 mm
• Anschlussgewinde: M x l M12 x 35
• Klemmdicke Anbauteile: t_fix ≤25mm

Verankerung im Beton (gerissen und ungerissen)

• Bohrlochdurchmesser in Beton: d₀ 24 mm
• Minimale Verankerungstiefe: h_ef,min 40mm
• Bohrlochtiefe h₁: h_ef + 10 mm

Verankerung im Mauerwerk

• Bohrlochdurchmesser d_0:
  Vollbaustoff ohne Siebhülse: 24 mm
  Voll- und Lochbaustoffe mit Siebhülse: 26 mm
• Minimale Verankerungstiefe h_ef,min: 80mm
• Bohrlochtiefe h₁: h_ef + 20 mm
